В какую сторону откручивать болты: правая и левая резьба

Резьбовые крепежные элементы являются основой современного машиностроения, строительства и приборостроения. Болтовые соединения обеспечивают высокую надежность и возможность многократного монтажа и демонтажа узлов. При обслуживании оборудования, ремонте техники или выполнении строительно-монтажных работ неизбежно возникает необходимость разборки конструкций. Ключевым фактором, определяющим алгоритм демонтажа, является направление вращения крепежа. Направление откручивания болтов строго регламентировано стандартами и зависит от типа нарезанной резьбы. Ошибка в определении вектора приложения силы может привести к срыву граней, деформации шпилек или повреждению резьбы в посадочном отверстии, что влечет за собой серьезные финансовые и временные затраты на восстановление детали.

Общее правило откручивания резьбовых соединений

Фундаментальный принцип работы с любым стандартным резьбовым крепежом базируется на так называемом правиле правой руки. Для подавляющего большинства болтов, винтов, шурупов и гаек действует универсальная формула: закручивание осуществляется по часовой стрелке, а откручивание — против часовой стрелки.

Это правило продиктовано физикой винтовой поверхности и исторически сложившимися мировыми стандартами унификации. Если смотреть на торец головки болта, вращение инструмента по ходу движения часовой стрелки обеспечивает поступательное движение стержня внутрь детали (завинчивание). Соответственно, для извлечения болта или ослабления натяга соединения необходимо вращать крепеж в противоположном направлении. Данное правило является базовым для метрического и дюймового крепежа, не имеющего специальной маркировки, указывающей на нестандартное направление резьбы.

Правая и левая резьба: в чем разница

Резьбовое соединение классифицируется по направлению навивки спирали. Правая резьба — это стандарт, при котором витки поднимаются слева направо при удалении от наблюдателя. Левая резьба имеет обратный угол наклона: витки поднимаются справа налево.

Использование левой резьбы в инженерной практике не является случайным и преследует две основные цели:

1. Предотвращение самооткручивания. В механизмах, где вращающиеся узлы создают динамическую нагрузку, стандартная правая резьба может раскручиваться под воздействием инерции. Левая резьба компенсирует этот эффект, обеспечивая самозатягивание соединения в процессе работы механизма.
2. Техника безопасности. В газовой промышленности и при работе с опасными средами левая резьба применяется для дифференциации соединений. Это физически исключает возможность ошибочного подключения оборудования к несовместимой магистрали.

Как визуально определить направление резьбы

Для корректного выбора направления демонтажа необходимо уметь идентифицировать тип резьбы до начала работы. Существует несколько достоверных способов визуального определения:

• Оценка угла наклона витков. Если расположить болт вертикально и посмотреть на его стержень сбоку, нужно проследить траекторию подъема резьбового гребня. Если линия витка идет снизу вверх и вправо, резьба правая. Если линия идет снизу вверх и влево — резьба левая.
• Сравнение с эталоном. Можно приложить к стержню стандартную гайку с известной правой резьбой. Если гайка свободно навинчивается, значит, на болте правая резьба.
• Анализ торца детали. В некоторых случаях, если смотреть на торец болта, можно заметить, что начало резьбы смещено относительно оси. Однако метод с оценкой угла наклона витков является наиболее быстрым и точным для полевых условий.

В какую сторону откручиваются болты с метрической резьбой

Метрическая резьба является абсолютным стандартом для стран, использующих систему СИ. Обозначения типа М6, М8, М10, М12, М16, М20 и далее указывают на номинальный диаметр стержня в миллиметрах.

Согласно требованиям межгосударственных стандартов (в частности, ГОСТ 24705-2004) и международных норм ISO, метрическая резьба по умолчанию выполняется правой. Следовательно, все стандартные метрические болты откручиваются исключительно против часовой стрелки. Левая метрическая резьба (обозначается как LH или Л) встречается крайне редко и всегда имеет специальную маркировку на чертежах и в спецификациях, а иногда и непосредственно на головке крепежа.

В какую сторону откручиваются болты с дюймовой резьбой

Дюймовая резьба (стандарты UNC, UNF, BSW, BSF) измеряется в долях дюйма и количестве витков на один дюйм длины. Данный тип резьбы широко применяется в американском и британском оборудовании, в авиационной промышленности, а также в специализированной сантехнической арматуре.

Как и в случае с метрическим крепежом, базовым стандартом для дюймовой резьбы является правое направление. Таким образом, болты и винты с дюймовой резьбой откручиваются против часовой стрелки. Левая дюймовая резьба существует, но применяется только в узкоспециализированных узлах, оговоренных в технической документации к конкретному оборудованию.

Где применяются болты с левой резьбой

Крепеж с левой резьбой требует обратного алгоритма демонтажа: такие болты откручиваются по часовой стрелке. Знание локализации таких узлов критически важно для предотвращения поломок. Основные сферы применения:

• Велосипедная техника. Педаль, устанавливаемая в левый шатун, имеет левую резьбу (обычно 9/16" x 20 TPI). Это сделано для того, чтобы при вращении педалей вперед соединение не раскручивалось. Правая педаль имеет стандартную правую резьбу.
• Газовое оборудование. Баллоны с горючими газами (пропан, бутан, ацетилен), редукторы и штуцеры газосварочных постов оснащены левой резьбой. Это требование безопасности, исключающее подключение кислородного редуктора к пропановому баллону. (Для негорючих газов, таких как кислород или азот, применяется правая резьба).
• Углошлифовальные машины (УШМ). Гайка крепления абразивного или отрезного диска на шпиндель болгарки имеет левую резьбу (чаще всего М14). Это необходимо для предотвращения ее откручивания под действием центробежных сил и крутящего момента при резке.
• Лебедки и такелаж. Некоторые элементы грузоподъемных механизмов, где трос или цепь наматываются специфическим образом, используют левую резьбу для компенсации динамических нагрузок.
• Медицинское оборудование и точная механика. В узлах, где вращение шпинделей происходит в специфических режимах.

Особенности откручивания болтов в автомобильных узлах

Автомобильная техника сочетает в себе как стандартные решения, так и специфические инженерные решения, продиктованные кинематикой узлов.

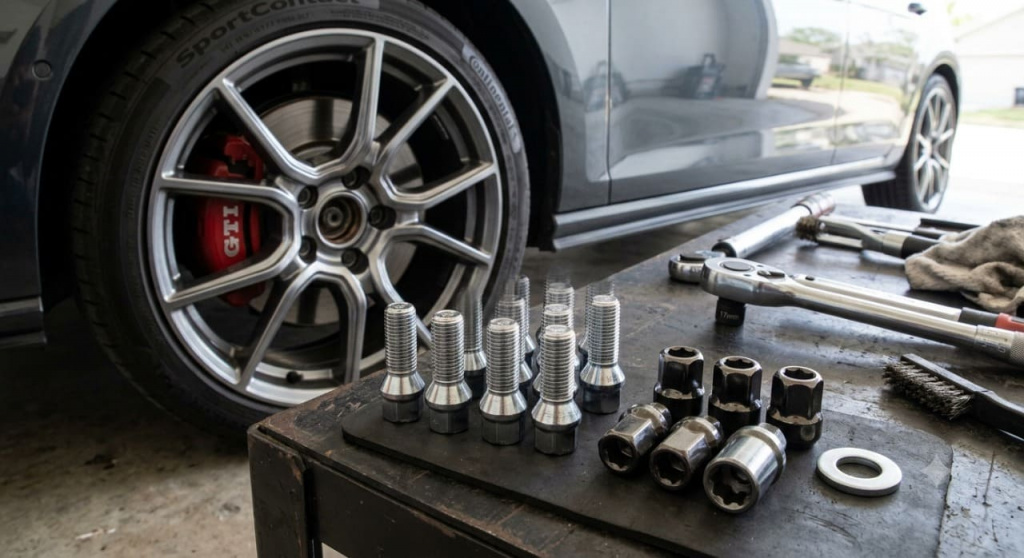

Болты крепления колесных дисков

На подавляющем большинстве современных легковых и грузовых автомобилей колесные болты и гайки имеют стандартную правую резьбу. Это означает, что откручивание производится против часовой стрелки. Распространенный миф о том, что на левой стороне автомобиля используются болты с левой резьбой для предотвращения откручивания, относится к устаревшим конструкциям (например, к замковым шайбам ступиц старых советских автомобилей), но не к самому колесному крепежу. Современные стандарты требуют единого направления резьбы для всех колес.

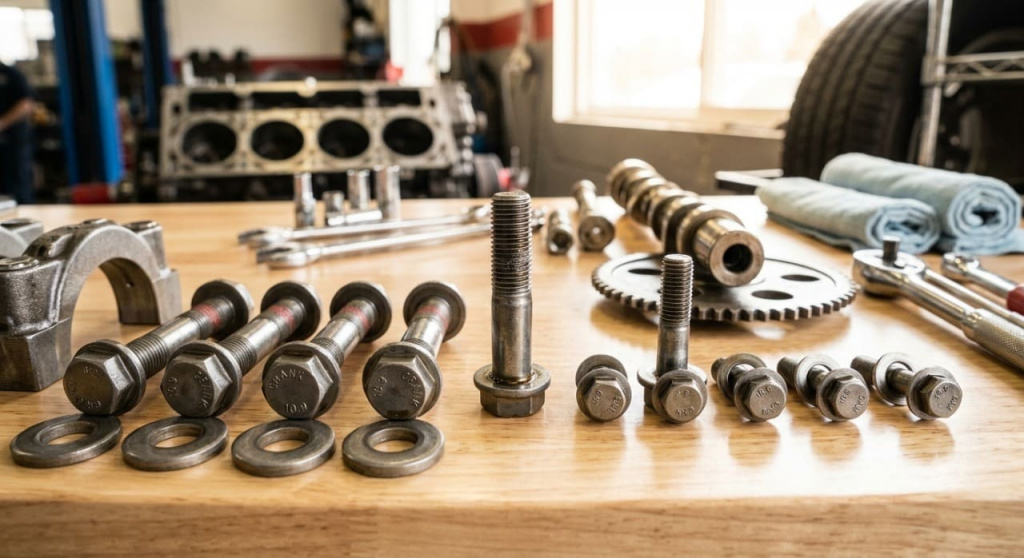

Болты коленвала и распредвала

Болт крепления шкива коленчатого вала в большинстве двигателей внутреннего сгорания имеет правую резьбу и откручивается против часовой стрелки. Конструкция узла спроектирована так, что рабочее вращение двигателя по часовой стрелке (если смотреть со стороны шкива) создает инерционную нагрузку, которая дополнительно затягивает болт. Исключения составляют некоторые специфические модели двигателей (например, отдельные модификации Honda или двухтактные двигатели), где может применяться левая резьба, что обязательно указывается в руководстве по ремонту.

Болты шкива и генератора

Крепежные элементы навесного оборудования, включая болты шкивов помпы, генератора и компрессора кондиционера, традиционно имеют правую резьбу. Демонтаж осуществляется вращением инструмента против часовой стрелки. Исключения возможны только на специфической тяжелой технике или агрегатах, где ременная передача имеет сложную траекторию перекреста.

Инструменты для откручивания болтов

Выбор инструмента напрямую зависит от типа головки болта и условий доступа к нему. Для качественного демонтажа применяются:

• Рожковые и накидные ключи. Классический инструмент для работы с шестигранными головками. Накидные ключи предпочтительнее, так как они охватывают все шесть граней, минимизируя риск срыва.
• Торцевые головки и воротки. Обеспечивают максимальную площадь контакта с гранями головки. Используются в сочетании с трещотками для быстрого откручивания или с мощными воротками для демонтажа прикипевшего крепежа.
• Трещоточные ключи. Позволяют ускорить процесс разборки соединений, не требующих большого усилия.

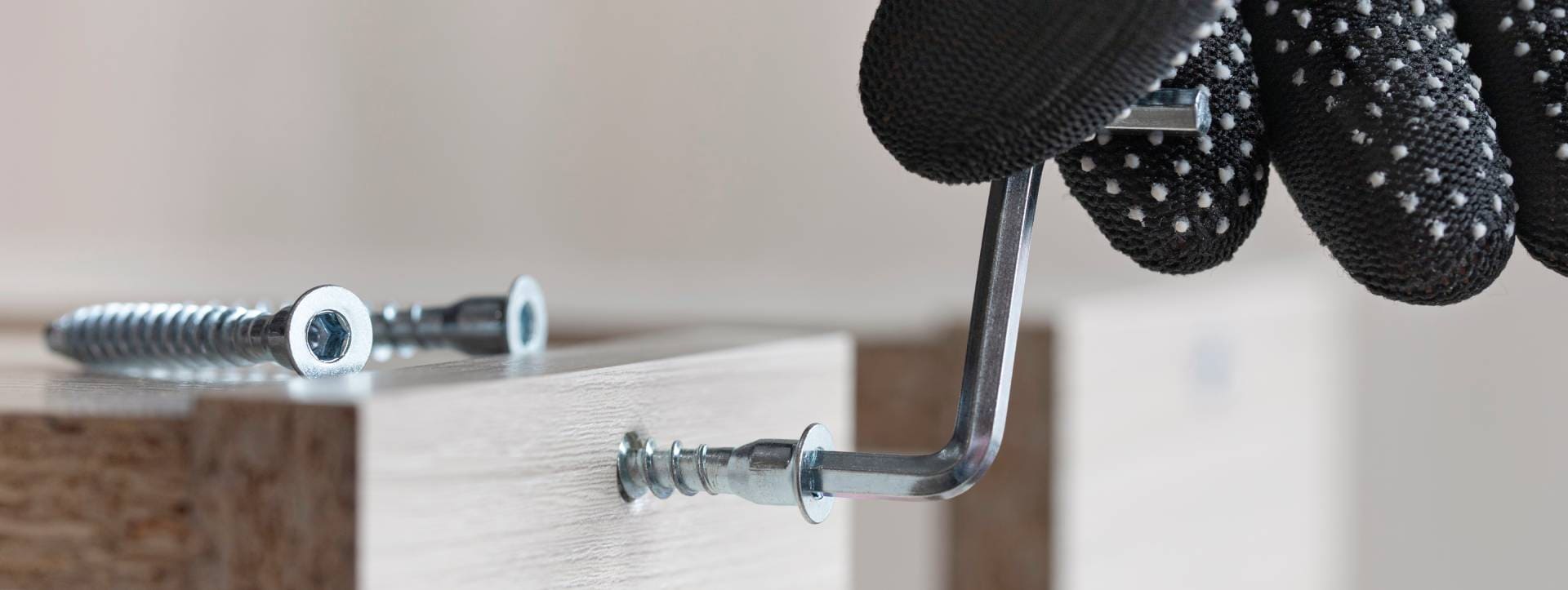

• Шестигранные ключи. Применяются для болтов с внутренним шестигранным шлицем (цилиндрические и потайные головки).
• Биты и отвертки. Используются для крепежа с малым диаметром стержня. Профили шлицев включают стандартные (Slotted), крестовые (Phillips, Pozidriv), звездочные (Torx) и шестигранные (Hex).
• Пневматические и электрические гайковерты. Профессиональный инструмент для ударного откручивания сильно затянутых или корродировавших болтов большого диаметра.

Факторы, усложняющие откручивание болтов

Процесс демонтажа редко бывает тривиальным. На резьбовые соединения в процессе эксплуатации воздействует комплекс негативных факторов.

Коррозия и прикипание резьбы

Под воздействием влаги, перепадов температур и химических реагентов на поверхности болта и в резьбовом отверстии образуются оксидные пленки. Гальваническая коррозия, возникающая при контакте разнородных металлов (например, стального болта и алюминиевой детали), приводит к химическому свариванию поверхностей. Для разрушения коррозионных связей применяются специализированные проникающие смазки, термическое воздействие или ультразвуковое воздействие на гайку.

Срыв граней головки болта

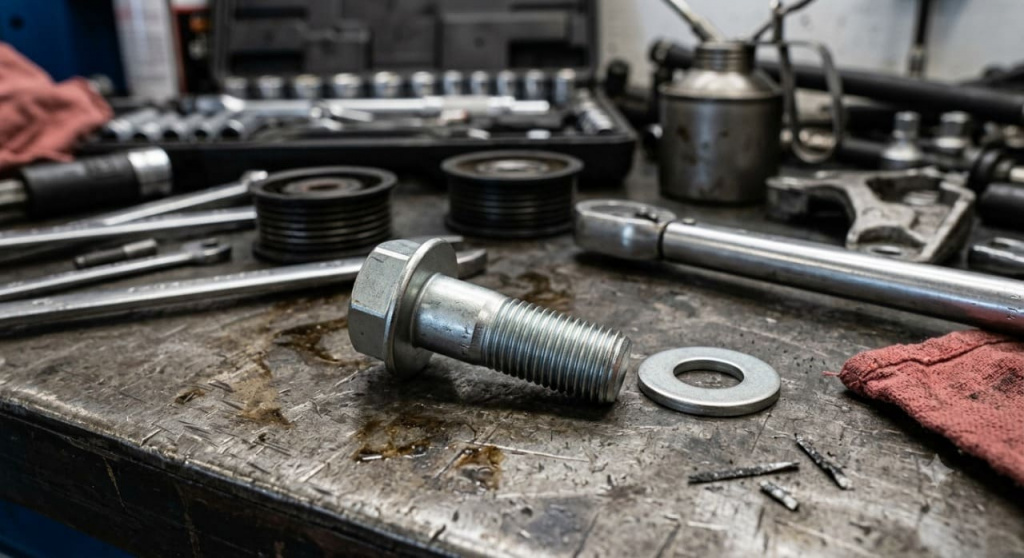

Применение изношенного инструмента, использование рожковых ключей вместо накидных при больших усилиях, а также несоответствие размера ключа номиналу головки приводит к пластической деформации шестигранника. Срыв граней делает невозможным передачу крутящего момента стандартным инструментом и требует применения специальных экстракторов или высверливания головки.

Механическая деформация резьбы

Превышение момента затяжки при монтаже приводит к растяжению стержня болта и срыву резьбовых витков. Попадание абразивных частиц, грязи или стружки в зону соединения вызывает образование задиров. Деформированная резьба создает колоссальное сопротивление при выкручивании, что часто приводит к обрыву стержня болта внутри посадочного отверстия.

Маркировка и обозначения на болтах

Производители наносят на головки болтов маркировку, позволяющую идентифицировать характеристики крепежа.

Классы прочности. Для метрических болтов из углеродистой стали применяются обозначения 4.8, 8.8, 10.9, 12.9. Первая цифра указывает на предел прочности на разрыв, вторая — на предел текучести. Высокопрочные болты (10.9, 12.9) требуют строгого соблюдения моментов затяжки и особенно чувствительны к водородному охрупчиванию.

Стандарты. Маркировка может указывать на стандарт изготовления: DIN (немецкие промышленные стандарты), ISO (международные), ГОСТ (межгосударственные).

Обозначение левой резьбы. Если болт имеет нестандартное направление, на его головке обязательно наносится маркировка «LH» (Left Hand) или кириллическая «Л». Иногда левая резьба обозначается проточкой на стержне или насечкой на головке, в зависимости от отраслевых стандартов предприятия-изготовителя.

Таблица: направление откручивания болтов в зависимости от типа резьбы
